Omschrijving

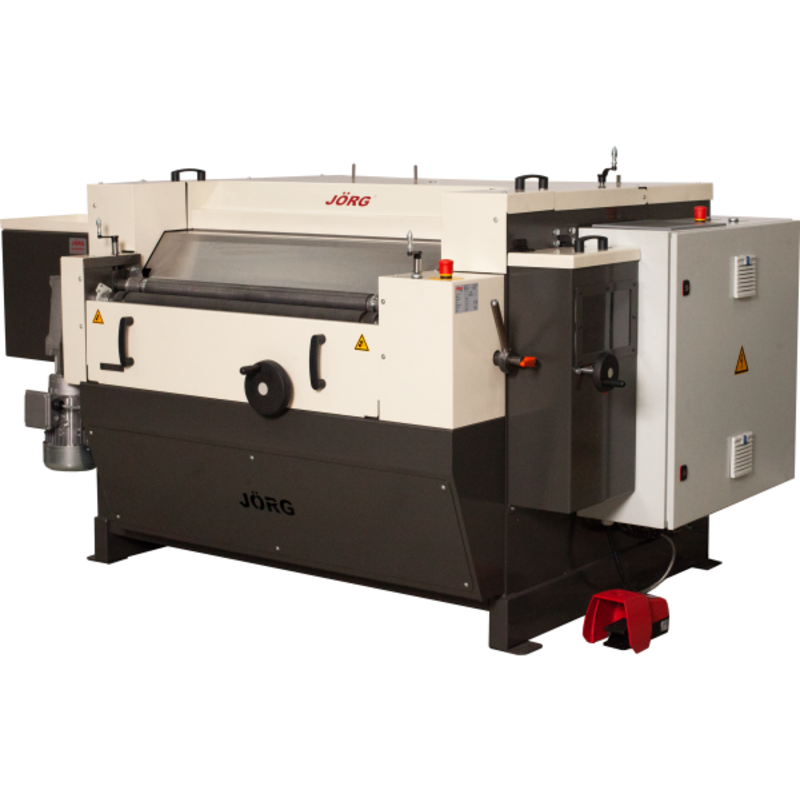

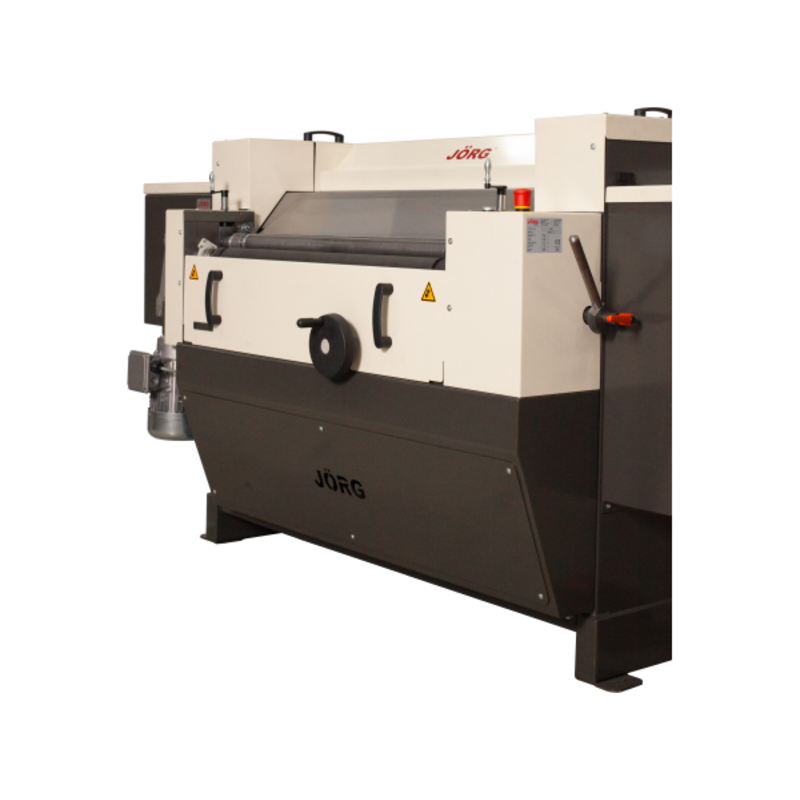

De JÖRG Kokerstraat 4960 produceert volautomatisch isolatiekokers van 1000 mm lengte vanaf coil.

De machine is als volgt opgebouwd:

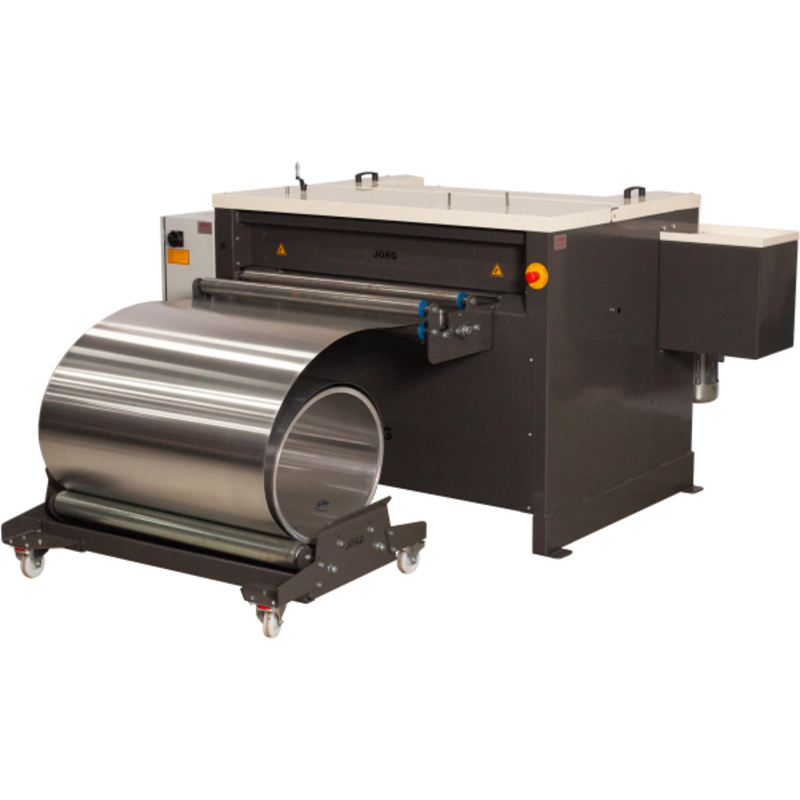

• Coildrager voor coils tot 1000 kg.

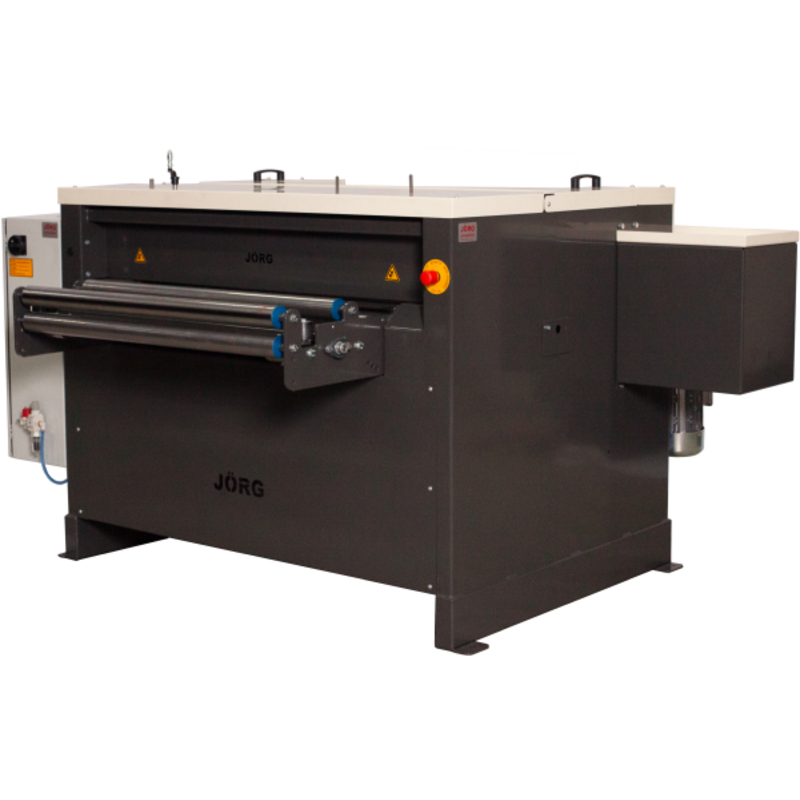

• Richtwals voor het aanvoeren en richten van de plaat.
• Ponsunit voor het ponsen van gaten ø3,3 mm max 10 stuks, overlap kan naar wens softwarematig worden ingegeven, conisch of cilindrisch ponsen. De een rij gaten worden in 1 slag geponst waardoor grote snelheid. De afstand van de gaten in de lengterichting kan gemakkelijk mechanisch worden ingesteld.
• Rollenmes met daarbij 2 voorunits voor het maken van de langsvoren. De diepte van deze voren kan gemakkelijk worden ingesteld. Ook kunnen de voren gemakkelijk worden uitgeschakeld. Aandrijving met kogelomloopspindel voor grote nauwkeurigheid en snelheid.

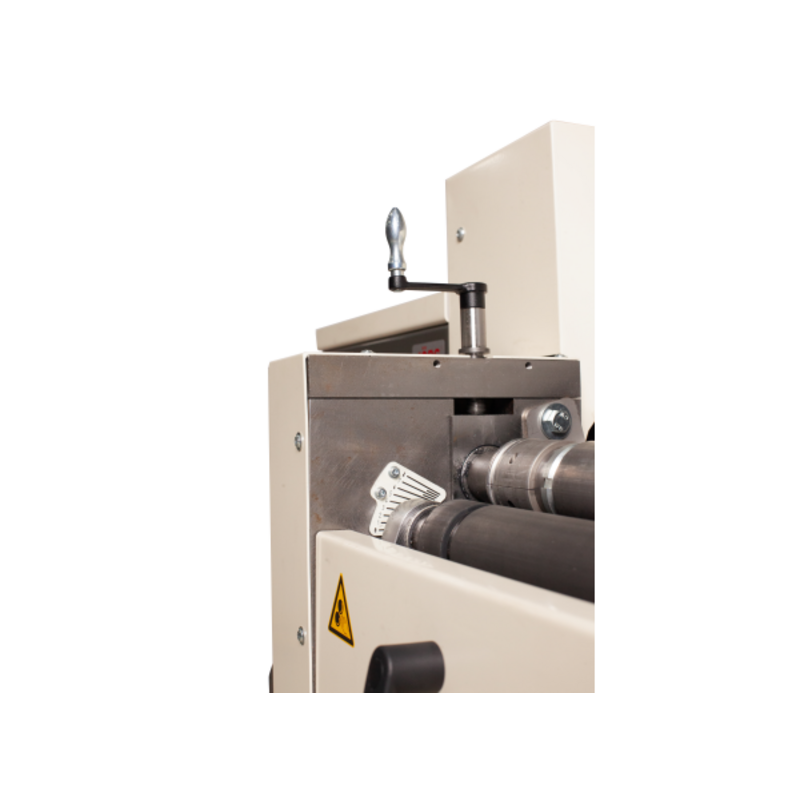

• Kokerwals met rand voorrollen voor het rondwalsen en rondvoren van de koker. De diameter van de koker wordt handmatig ingesteld. De diepte van de rondvoren is gemakkelijk in te stellen. Er worden 5 sets voorrollen geleverd, deze zijn gemakkelijk te wisselen, V4, V5, V7, V8 en vlak. Ook een teruggezette voor kan tot 50 mm uit de rand worden gemaakt. Minimale koker diameter = ø 95 mm.
• Bediening via een touchscreen naast de machine.
• Aandrijvingen met AC motoren en frequentieregelaars. Hiermee kan de machine een capaciteit halen van 4 kokers per minuut bij een kokerdiameter van ø 180 mm.

Een productieve, flexibele en compacte machine voor het afrollen, ponsen, voren, knippen en walsen isolatie kokers. Naar wens kunnen er ook vlakke platen (met of zonder gaten worden geknipt.

Voordelen:

• Decoilen, richten, ponsen, voren en op lengte knippen in 1 compacte machine.
• Ponsen van 2 rijen gaten voor het monteren, maximaal 10 gaten met een diameter van ø3,3 mm, in 1 slag.
• Gat afstanden in de lengte van de koker dienen handmatig te worden ingesteld. Dit geschied in een bepaalde stand van de machine als het ponsblok onderuit de stoter is en de ponsunits gemakkelijk bereikbaar. Gereedschap is hiervoor niet nodig.
• In deze stand kunnen ook de pons en matrijs eenvoudig en snel vernieuwd worden.
• De overlap maat is variabel en softwarematig instelbaar.
• Snelle productie doordat één rij gaten in 1 slag wordt geponst.
• Eén rij gaten kan ook conisch worden geponst zodat de kokers gemakkelijk met overlap kunnen worden gemonteerd.
• Naar keuze kunnen er 1 of 2 langsvoren worden gemaakt, Deze worden direct bij het knippen gevormd.
• Richtwals met 4 richtrollen en met 2 berubberde intrekrollen.
• Meeting van de plaatlengte geschied door een meetwiel met encoder.
• Eenvoudig programmeerbaar via een Siemens Touch screen.
• Machine kan gemakkelijk met een palletwagen worden verplaatst.
