Description

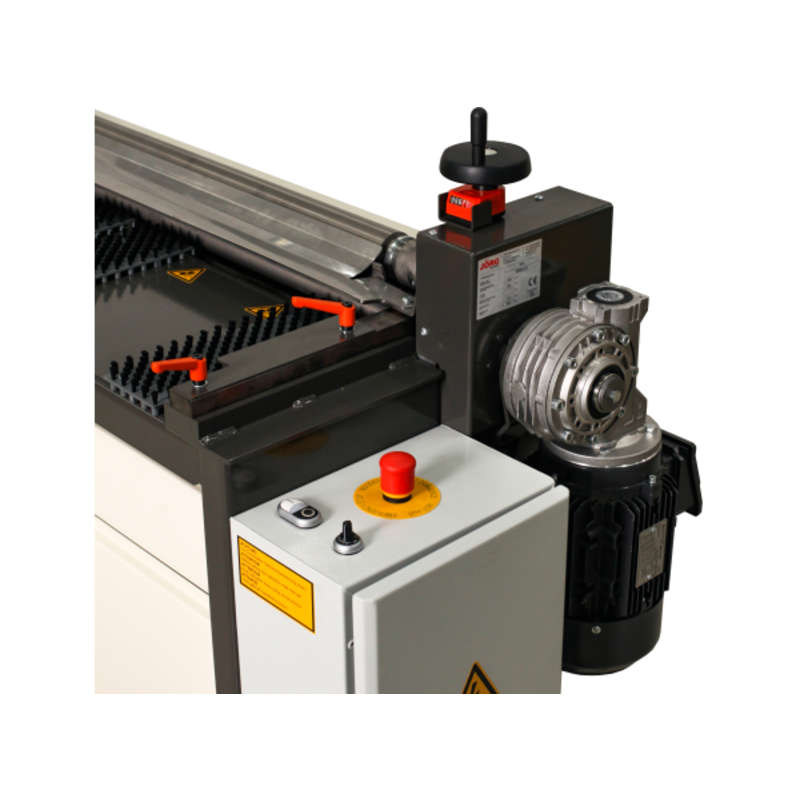

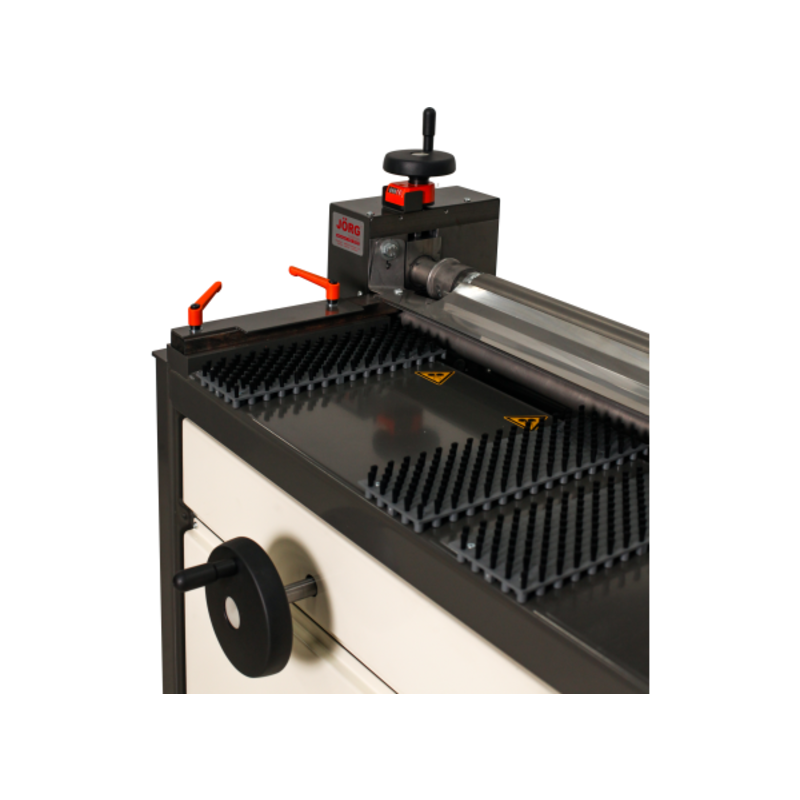

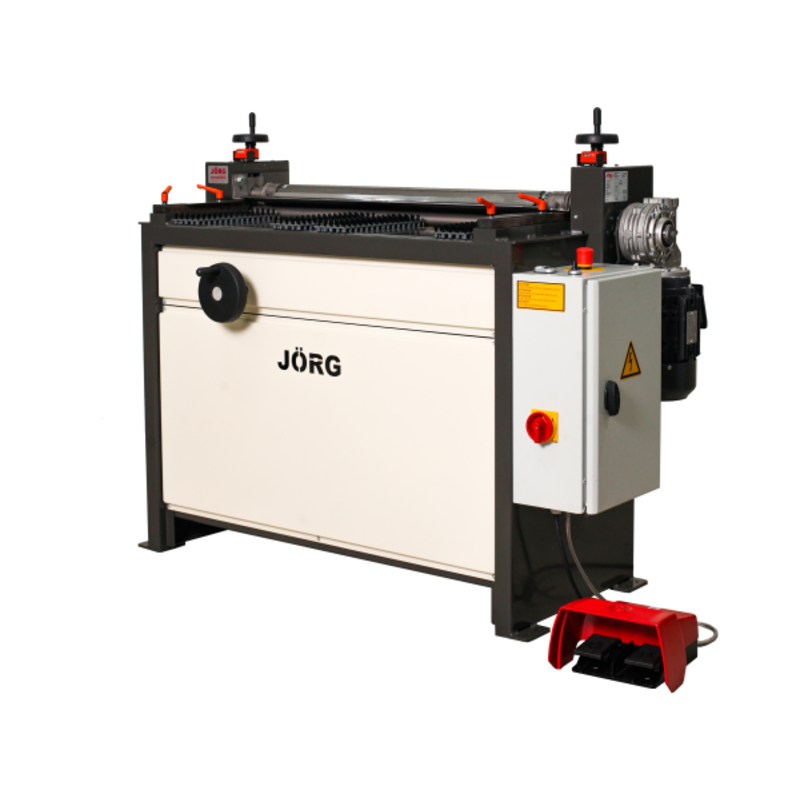

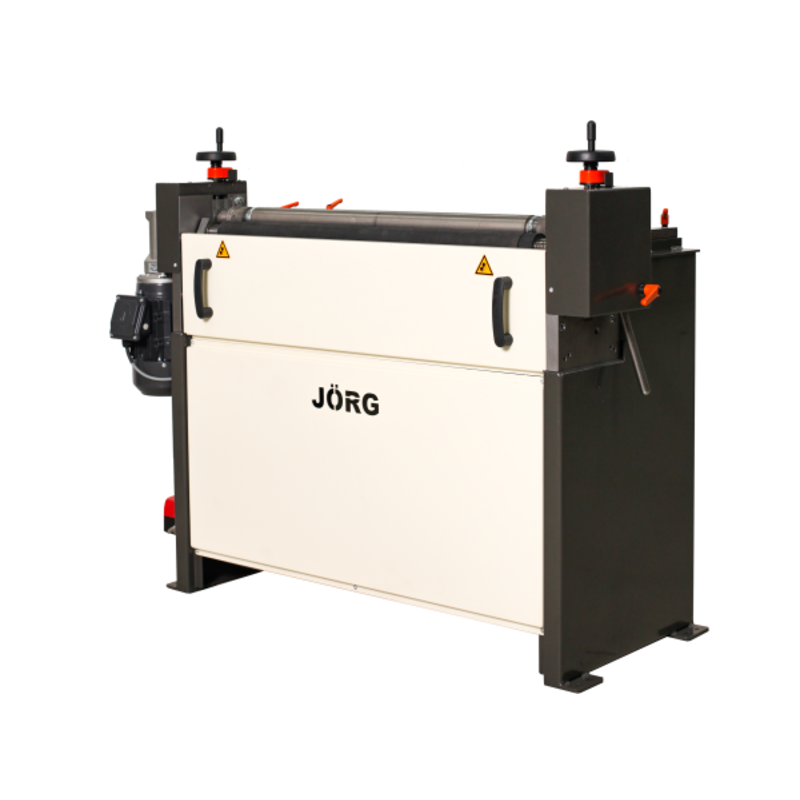

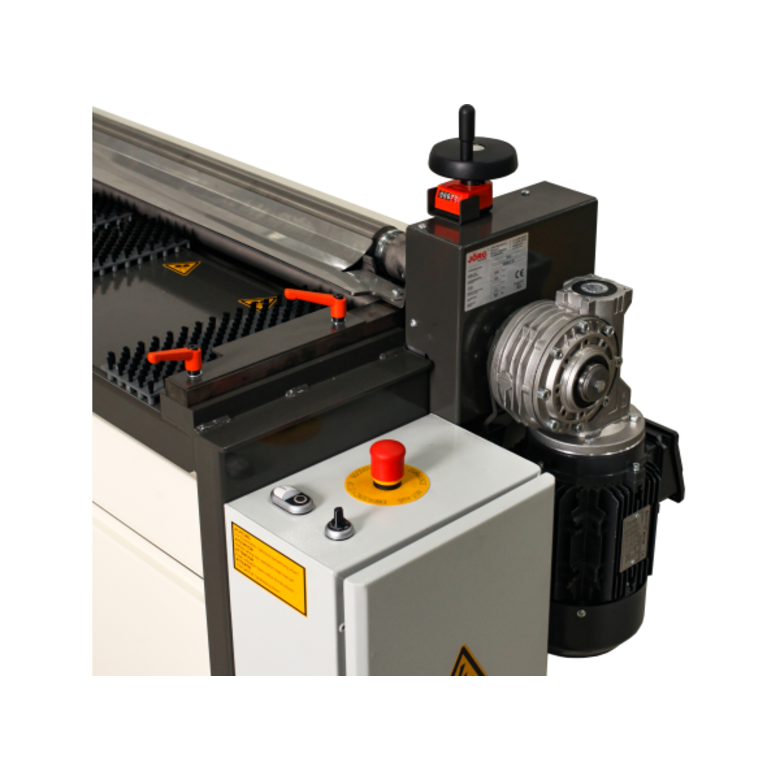

La JÖRG Rouleuse de gaines 5610 est efficace pour le rainurage et le roulage de gaines isolantes à partir de tôles déjà coupées sur mesure et poinçonnées dans lesquelles une rainure longitudinale a déjà été réalisée. Cette machine est également très utile pour le roulage de segments de coudes, de capots et d'autres travaux de roulage courants. La tôle peut ensuite être facilement introduite dans l'unité de roulage. Pendant le roulage, les rainures circulaires sont également réalisées dans la gaine. La rouleuse est équipée de 3 rouleaux entraînés. Le rouleau de cintrage arrière est revêtu de caoutchouc afin que les rouleaux ne glissent pas (même avec de petits diamètres). Le volant situé à l'avant permet de régler le rouleau de roulage pour obtenir le diamètre de gaine correct. La position du rouleau de cintrage est clairement lisible sur un comparateur. Les volants pour le réglage de la profondeur des rainures circulaires sont également équipés d'un affichage numérique. Après usinage, la gaine formée peut être facilement retirée de la machine.

Cette machine réduit considérablement le temps de production des gaines isolantes par rapport à un traitement conventionnel sur une rouleuse et une machine à rainurer.

• Après l'introduction de la tôle dans l'unité de roulage, aucun autre guidage n'est nécessaire (comme une gaine) pour le rainurage des rainures d'extrémité
• La machine est compacte
• Réglage et lecture faciles de la profondeur des rainures circulaires
• Les rouleaux de rainurage sont réversibles, rainurage avec un chevauchement de 50 mm possible
• Le réglage ou le changement des rouleaux de rainurage est facile car les rouleaux sont divisibles.

Version standard :

• Bandes de guidage, réglage de la largeur de 984 à 1016 mm
• Les 3 rouleaux de la rouleuse de tôles sont entraînés
• Le rouleau de cintrage de la rouleuse est revêtu de caoutchouc, ce qui empêche tout glissement
• Réglage du rouleau de cintrage au moyen d'un volant côté opérateur
• Commande par pédale
• Outils standard incl. 3 jeux de rouleaux, V4, V5 & plat
