Description

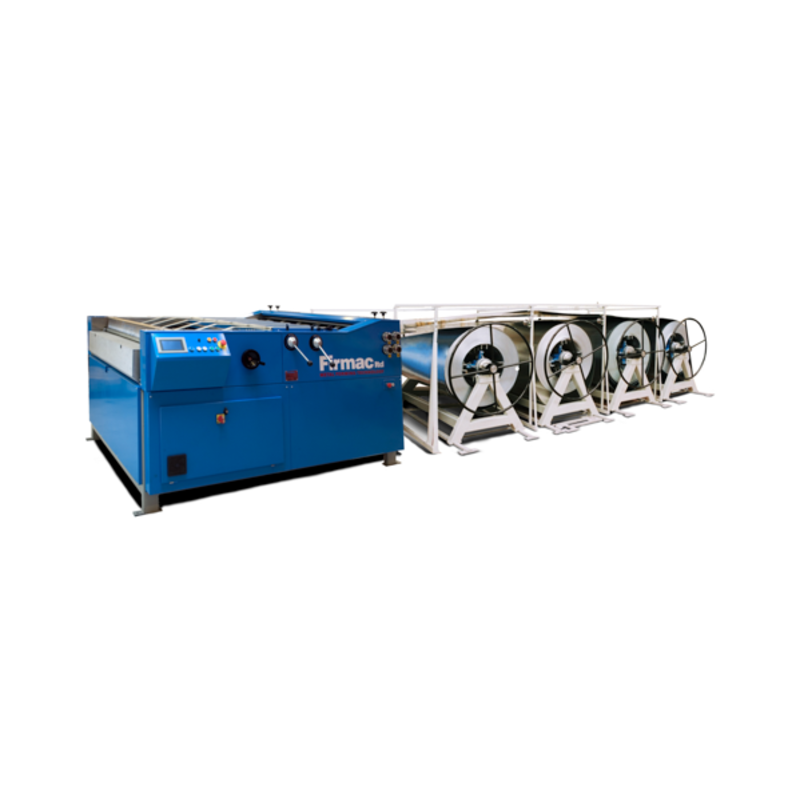

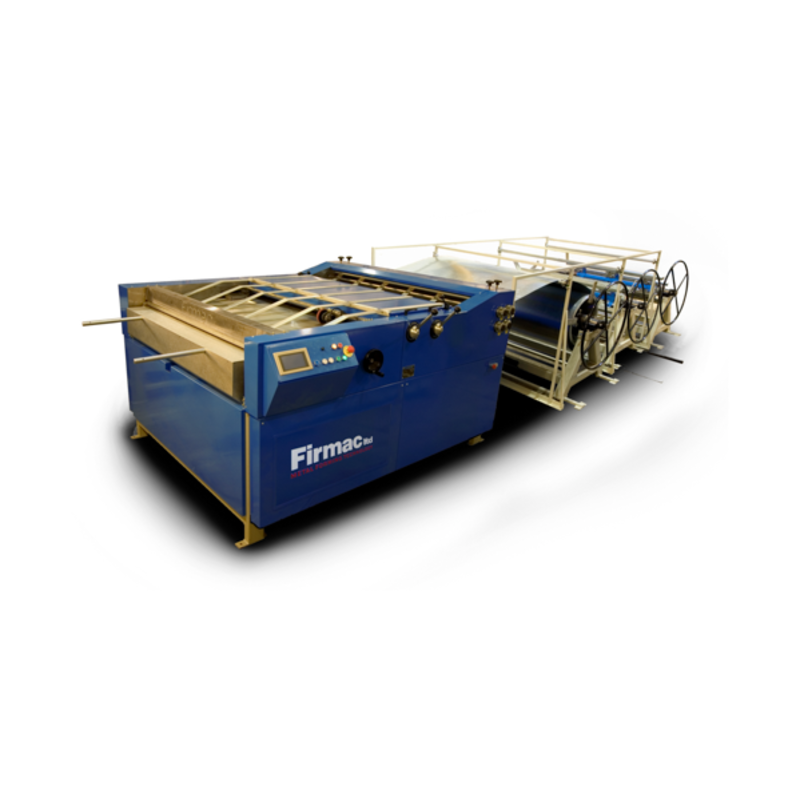

La FIRMAC ADF Auto Duct Former est une ligne de production de conduits avec 4 dérouleurs pouvant supporter jusqu'à 5 tonnes de poids de bobine par dérouleur.

L'ADF est similaire à la Mini Line mais dispose désormais d'une station de sélection à 4 bobines, de rouleaux de dressage supplémentaires et de rouleaux de profilage en Z pour l'application de nervures de renfort. La Mini Line est la ligne de production de conduits de base de la gamme Firmac, sans profil de connexion à agrafage. Sa conception innovante rend la ligne de production de conduits ADF très compétitive par rapport aux versions plus chères et plus complexes.

Lors d'un changement de tôle, la tôle doit être ramenée en arrière et une autre tôle est introduite à l'aide de la station de sélection de bobines. La ligne ADF est également adaptée à la découpe de tôles pour, par exemple, votre machine de découpe plasma ; une longueur fixe peut être programmée, après quoi la tôle est déroulée, redressée et coupée.

La ligne ADF peut éventuellement produire des sections de conduits renforcées ; les nervures de renfort à profil en Z ont un entraxe de 300 mm (d'autres profils de nervures de renfort sont possibles sur demande), le passage d'une tôle renforcée à une tôle non renforcée est rapide et simple.

La ligne ADF se compose des éléments suivants :

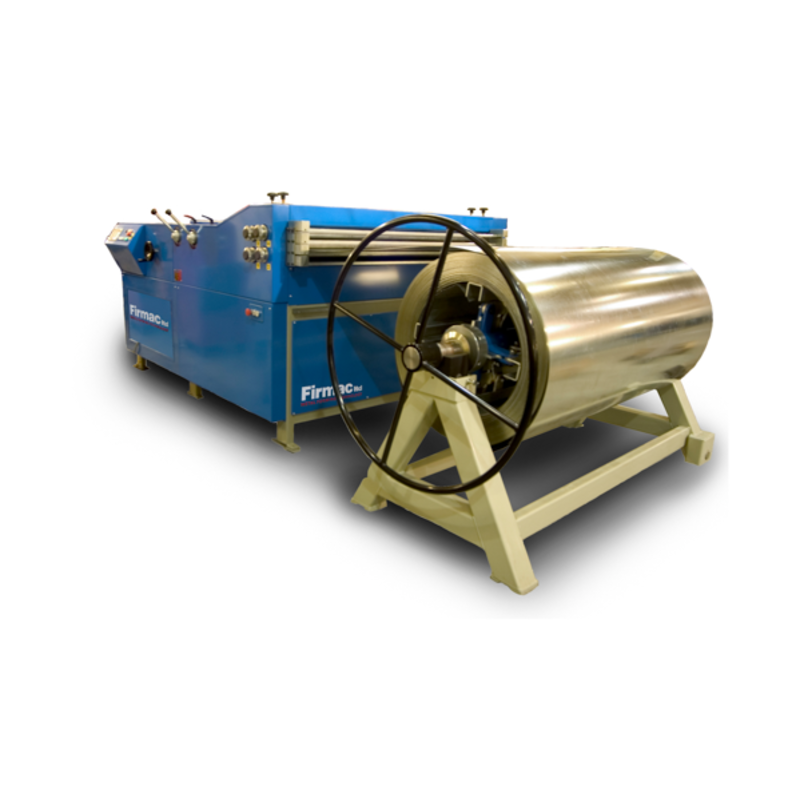

1. Quatre dérouleurs de 5 tonnes, avec dispositif de serrage et de bridage hydraulique auto-centrant pour un changement rapide de la bobine.
2. L'unité de rouleaux de renfort en Z a un entraxe de 300 mm et est réglable en fonction de l'opération.
3. Cisaille guillotine robuste.
4. Dispositif de pliage pneumatique avec filtre à air intégré et unité de brouillard pour la lubrification à l'air comprimé.
5. Console de commande pour la programmation de sections ou de conduits entièrement formés pour une production continue.
6. Console de commande sur le côté droit de la machine.

Avantages

• Grâce à la configuration compacte de la ligne de production de conduits Firmac ADF Line et à l'investissement relativement faible, cette étape vitale vers une ligne de production de conduits semi-automatique est accessible à toute entreprise de production.
• La surface au sol requise est minimale et comparable à celle d'une grande table de travail. La ligne ADF avec 4 dérouleurs utilise une surface totale d'environ 7,5x2 mètres.
• La ligne ADF pourrait presque être qualifiée de "portable" par rapport à d'autres machines de production de conduits ; une connexion électrique et pneumatique est suffisante.
• Grâce à sa conception simple et à l'omission de pièces et d'options non essentielles, Firmac a développé une machine très attractive en termes de prix pour les débutants dans la production automatique de conduits ; la machine de base est livrée avec un dérouleur et peut être étendue ultérieurement avec des dérouleurs supplémentaires.
• En acquérant une ligne Firmac ADF, vous réduisez les coûts de production, diminuez les déchets, augmentez la production, l'efficacité, la qualité et les bénéfices.

Un conduit de 300x300x1500 en 35 secondes !
